javascript游戏开发之《三国志曹操传》零部件开发(四)用地图块拼成大地图

　　小时候我们玩过拼图游戏，是用自己的手去拼的。今天我们来研究研究用javascript来拼图。同样是拼图，但用js拼图要比用手拼图麻烦多了，因此以后我要把它优化成引擎。

　　一、前言

　　以上是一段导语，话不扯远，对《三国志曹操传》熟悉的玩家知道，《三国志曹操传》的地图是由小地图块拼成的，那要实现它就和导语说得一样：很麻烦。不过即使麻烦也是一门技术，因此在此分享给大家，希望大家喜欢。

　　二、代码讲解

今天我要换换讲解方式，先不给代码，我们先来想想原理。现在，假如你有一幅图片，把它裁开成若干份，并打乱。现在如果让你用js把他们组织起来，如何做呢？先不说图的顺序，首先来看把它们弄在一起就很难了。这时我减少难度，给你几个选择：

　　A.用margin慢慢调 B.用数组把它们排列好 C.放弃

　　在这道题中，选A是很不明智的，选C就代表你也拿不定主意。看来选B是最好的。既然都告诉大家用数组，那就先上代码吧。免得消磨大家兴致。

　　js代码：

复制代码代码如下:

　　*Prompt:

　　*If you want to add hurdle, find string: "{{Add hurdle above." and "{{After add hurdle, add the hurdle to the vector above." please.

　　*If you want to add or change type of grid, find string: "{{Add new grid above.".

　　*If you want to change position of map, please find string: "{{Change map margin above.".

　　*If the icon of crid is changed, you have to change the size of icon. Find "{{Change icon size above." to change size.

　　//Map of hurdle or military or resource.

　　var vView = [];

　　/*Remarks:

　　*L: land *S: sea *R: river *W: swamp *A: lawn *B: bridge *H: house *h: hospital *w: warehouse *b: bourse *M: military academy *m: military factories

　　*r: research Center *P: port *D: dock *s: Shipyard

　　var mScene = {

　　'L': ['./land.png', '陆地']

　　, 'S': ['./sea.png', '河流']

　　, 'T': ['./tree.png', '树木']

　　, 'B': ['./bridge.png', '桥']

　　, 'C': ['./beach.png', '沙滩']

　　};

　　//{{Add new grid above.

　　var mCurrent = {

　　Margin: {

　　left: -1

　　, top: -1

　　, right: -1

　　, bottom: -1

　　}

　　, Position: {

　　X: -1

　　, Y: -1

　　}

　　, Type: 'NONE'

　　};

　　var mTitle = {};

　　var sHurdleONE =

　　'S,S,S,S,S,S,S,S,S,S,S'

　　+ ';T,L,T,T,T,T,S,S,S,S,T'

　　+ ';T,L,L,T,S,S,S,S,S,L,T'

　　+ ';T,L,L,L,C,C,C,S,S,T,S'

　　+ ';T,L,L,L,C,C,C,B,B,L,T'

　　+ ';T,L,L,C,C,C,C,S,S,L,T'

　　+ ';T,L,L,C,C,T,S,S,L,L,T'

　　//{{Add hurdle above.

　　var vHurdles = [sHurdleONE];

　　//{{After add hurdle, add the hurdle to the vector above.

　　function _createGrid(nWidthBasic, nHeightBasic, nPicWidth, nPicHeight, cType, mMargin)

　　{

　　var mCoordMember = {

　　left: nWidthBasic

　　, top: nHeightBasic

　　, right: nWidthBasic + nPicWidth

　　, bottom: nHeightBasic + nPicHeight

　　};

　　var mPositionMember = {

　　X: (mCoordMember.left - mMargin.x) / nPicWidth

　　, Y: (mCoordMember.top - mMargin.y) / nPicHeight

　　};

　　var mItem = {

　　Coord: mCoordMember

　　, Position: mPositionMember

　　, Type: cType

　　};

　　return mItem;

　　}

　　function _loadHurdle(sHurdle)

　　{

　　var nBasic = 0;

　　var nWidthBasic = nBasic; //margin-left.

　　var nHeightBasic = 0; //margin-top.

　　//{{Change map margin above.

　　var nPicWidth = 45; //Picture width is nBasic.

　　var nPicHeight = 45; //Picturn height is nHeightBasic.

　　//{{Change icon size above.

　　var nSub;

　　var nRow;

　　var nCol;

　　var v = sHurdle.split(';');

　　var vRec = [];

　　for(nSub = 0; nSub < v.length; nSub++){

　　var vCrid = v[nSub].split(',');

　　vRec[vRec.length] = vCrid;

　　}

　　for(nRow = 0; nRow < vRec.length; nRow++){

　　var vCol = vRec[nRow];

　　for(nCol = 0; nCol < vCol.length; nCol++){

　　var cType = vCol[nCol];

　　var mMargin = {x: nBasic, y: nBasic};

　　vView[vView.length] = _createGrid(nWidthBasic, nHeightBasic, nPicWidth, nPicHeight, cType, mMargin);

　　nWidthBasic += nPicWidth;

　　}

　　nHeightBasic += nPicHeight;

　　nWidthBasic = nBasic;

　　}

　　//Show map with vector 'vView'.

　　function _showMap(sID)

　　{

　　var xDiv=document.getElementById(sID);

　　var xGrid;

　　var xImg;

　　var nTop = 0;

　　var nSub;

　　var sIdPrefix = 'ID_IMG_NUM_';

　　var sIdGrid = 'ID_A_NUM_';

　　for(nSub = 0; nSub < vView.length; nSub++){

　　var mGrid = vView[nSub];

　　if(mGrid){

　　var xMargin = mGrid.Coord;

　　var cType = mGrid.Type;

　　var xProper = mScene[cType];

　　if(xProper){

　　xGrid = document.createElement('a');

　　xImg = document.createElement('img');

　　xImg.style.position = 'absolute';

　　xImg.style.marginLeft = xMargin.left;

　　xImg.style.marginTop = xMargin.top;

　　xImg.src = xProper[0];

　　xImg.style.border = '0px solid #000000';

　　xImg.id = sIdPrefix + nSub;

　　xImg.style.width = 45;

　　xImg.style.height = 45;

　　xImg.style.display = 'block';

　　xGrid.onclick = function(e){

　　var xCurrentGrid = e.target;

　　var sId = xCurrentGrid.id;

　　var nIdAsSub = parseInt(sId.substring(sIdPrefix.length, sId.length));

　　mCurrent = vView[nIdAsSub];

　　if(!mCurrent){

　　alert("Error 0004.");

　　}

　　};

　　xGrid.title = xProper[1] + '(' + parseInt(mGrid.Position.X) + ', ' + parseInt(mGrid.Position.Y+2) + ')';

　　xGrid.id = sIdGrid + nSub;

　　xGrid.appendChild(xImg);

　　xDiv.appendChild(xGrid);

　　}else{

　　alert("Error: 0003.");

　　}

　　}else{

　　alert("Error: 0002.");

　　}

　　//Show map of hurdle.

　　function _showHurdle(nHurdle)

　　{

　　if(vHurdles[nHurdle - 1]){

　　_loadHurdle(vHurdles[nHurdle - 1]);

　　_showMap('ID_DIV_BATTLEFIELD');

　　}else{

　　alert("Error: 0001.");

　　}

　　看看，这点程序就用了195行，而且这还是一张地图，看来还很有点麻烦哦。没关系，慢慢解释。

　　首先还是把素材放在这里：

javascript游戏开发之《三国志曹操传》零部件开发(四)用地图块拼成大地图

　　素材不是来自《三国志曹操传》，因为没整理好《三国志曹操传》的地图素材，所以就随便找了些。不过也照样可以用。希望大家不要介意。

　　麻烦的代码最容易弄得乱七八糟，因此在此时要良好的区分开样式设置和拼图核心。

　　拼图核心在哪里呢？在这里：

复制代码代码如下:

　　var mScene = {

　　'L': ['./land.png', '陆地']

　　, 'S': ['./sea.png', '河流']

　　, 'T': ['./tree.png', '树木']

　　, 'B': ['./bridge.png', '桥']

　　, 'C': ['./beach.png', '沙滩']

　　};

　　//{{Add new grid above.

　　var mCurrent = {

　　Margin: {

　　left: -1

　　, top: -1

　　, right: -1

　　, bottom: -1

　　}

　　, Position: {

　　X: -1

　　, Y: -1

　　}

　　, Type: 'NONE'

　　};

　　var mTitle = {};

　　var sHurdleONE =

　　'S,S,S,S,S,S,S,S,S,S,S'

　　+ ';T,L,T,T,T,T,S,S,S,S,T'

　　+ ';T,L,L,T,S,S,S,S,S,L,T'

　　+ ';T,L,L,L,C,C,C,S,S,T,S'

　　+ ';T,L,L,L,C,C,C,B,B,L,T'

　　+ ';T,L,L,C,C,C,C,S,S,L,T'

　　+ ';T,L,L,C,C,T,S,S,L,L,T'

　　//{{Add hurdle above.

　　var vHurdles = [sHurdleONE];

　　//{{After add hurdle, add the hurdle to the vector above.

　　首先我把S,T,B,C,L定义好，使S代表河流，T代表树木，B代表桥，C代表沙滩，L代表陆地。var mCurrent后面有用，暂不解释。然后是var mTitle，这个专门是用来显示title的，所以也不解释了。关键是在下：

复制代码代码如下:

　　var sHurdleONE =

　　'S,S,S,S,S,S,S,S,S,S,S'

　　+ ';T,L,T,T,T,T,S,S,S,S,T'

　　+ ';T,L,L,T,S,S,S,S,S,L,T'

　　+ ';T,L,L,L,C,C,C,S,S,T,S'

　　+ ';T,L,L,L,C,C,C,B,B,L,T'

　　+ ';T,L,L,C,C,C,C,S,S,L,T'

　　+ ';T,L,L,C,C,T,S,S,L,L,T'

　　这段代码就是把定义好的S,T,B,C,L连在一起的核心。后面只用定义S,T,B,C,L的宽度高度定义就能把它们连成一块。并且只要把它们在数组里的位置调一调就能改变样式。

　　接下来为了能切换地图，我们把第一张地图放进了数组：

复制代码代码如下:

　　var vHurdles = [sHurdleONE];

　　//{{After add hurdle, add the hurdle to the vector above.

　　如果以后加了地图，只用把地图所属的数组名加到vHurdles数组就可以了，调用是就可以直接写对应下标。

　　样式设置在下：

复制代码代码如下:

　　function _createGrid(nWidthBasic, nHeightBasic, nPicWidth, nPicHeight, cType, mMargin)

　　{

　　var mCoordMember = {

　　left: nWidthBasic

　　, top: nHeightBasic

　　, right: nWidthBasic + nPicWidth

　　, bottom: nHeightBasic + nPicHeight

　　};

　　var mPositionMember = {

　　X: (mCoordMember.left - mMargin.x) / nPicWidth

　　, Y: (mCoordMember.top - mMargin.y) / nPicHeight

　　};

　　var mItem = {

　　Coord: mCoordMember

　　, Position: mPositionMember

　　, Type: cType

　　};

　　return mItem;

　　}

　　function _loadHurdle(sHurdle)

　　{

　　var nBasic = 0;

　　var nWidthBasic = nBasic; //margin-left.

　　var nHeightBasic = 0; //margin-top.

　　//{{Change map margin above.

　　var nPicWidth = 45; //Picture width is nBasic.

　　var nPicHeight = 45; //Picturn height is nHeightBasic.

　　//{{Change icon size above.

　　var nSub;

　　var nRow;

　　var nCol;

　　var v = sHurdle.split(';');

　　var vRec = [];

　　for(nSub = 0; nSub < v.length; nSub++){

　　var vCrid = v[nSub].split(',');

　　vRec[vRec.length] = vCrid;

　　}

　　for(nRow = 0; nRow < vRec.length; nRow++){

　　var vCol = vRec[nRow];

　　for(nCol = 0; nCol < vCol.length; nCol++){

　　var cType = vCol[nCol];

　　var mMargin = {x: nBasic, y: nBasic};

　　vView[vView.length] = _createGrid(nWidthBasic, nHeightBasic, nPicWidth, nPicHeight, cType, mMargin);

　　nWidthBasic += nPicWidth;

　　}

　　nHeightBasic += nPicHeight;

　　nWidthBasic = nBasic;

　　}

　　//Show map with vector 'vView'.

　　function _showMap(sID)

　　{

　　var xDiv=document.getElementById(sID);

　　var xGrid;

　　var xImg;

　　var nTop = 0;

　　var nSub;

　　var sIdPrefix = 'ID_IMG_NUM_';

　　var sIdGrid = 'ID_A_NUM_';

　　for(nSub = 0; nSub < vView.length; nSub++){

　　var mGrid = vView[nSub];

　　if(mGrid){

　　var xMargin = mGrid.Coord;

　　var cType = mGrid.Type;

　　var xProper = mScene[cType];

　　if(xProper){

　　xGrid = document.createElement('a');

　　xImg = document.createElement('img');

　　xImg.style.position = 'absolute';

　　xImg.style.marginLeft = xMargin.left;

　　xImg.style.marginTop = xMargin.top;

　　xImg.src = xProper[0];

　　xImg.style.border = '0px solid #000000';

　　xImg.id = sIdPrefix + nSub;

　　xImg.style.width = 45;

　　xImg.style.height = 45;

　　xImg.style.display = 'block';

　　xGrid.onclick = function(e){

　　var xCurrentGrid = e.target;

　　var sId = xCurrentGrid.id;

　　var nIdAsSub = parseInt(sId.substring(sIdPrefix.length, sId.length));

　　mCurrent = vView[nIdAsSub];

　　if(!mCurrent){

　　alert("Error 0004.");

　　}

　　};

　　xGrid.title = xProper[1] + '(' + parseInt(mGrid.Position.X) + ', ' + parseInt(mGrid.Position.Y+2) + ')';

　　xGrid.id = sIdGrid + nSub;

　　xGrid.appendChild(xImg);

　　xDiv.appendChild(xGrid);

　　}else{

　　alert("Error: 0003.");

　　}

　　}else{

　　alert("Error: 0002.");

　　}

　　以上的代码很简单，自己可以看看，提示一下：当你在自己开发的过程中如果弹出一个Error: 0002, Error: 0003, Error: 0001什么之类的，就代表出了错，需要马上去检查。这是为了在麻烦的程序开发中有一点提醒而设计的。值得注意的是：这里的图片全是createElement弄出来的，所以请不要猜疑html代码里有什么蹊跷。

　　接着看：

复制代码代码如下:

　　function _showHurdle(nHurdle)

　　{

　　if(vHurdles[nHurdle - 1]){

　　_loadHurdle(vHurdles[nHurdle - 1]);

　　_showMap('ID_DIV_BATTLEFIELD');

　　}else{

　　alert("Error: 0001.");

　　}

　　这是在你要弄出地图的调用函数，当你在html代码里写上：<body onload="_showHurdle(nHurdle)">几可以把拼的图一下子画出来。nHurdle就是地图在数组vHurdles里的对应下标，最低是1，而不是0，也就是说要用第一张地图,那nHurdle就该赋值为1，调用是写为：<body onload="_showHurdle(1)">。

　　源代码下载

　　三、演示效果

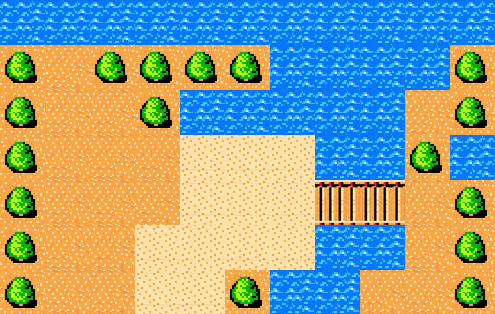

演示图在下：

javascript游戏开发之《三国志曹操传》零部件开发(四)用地图块拼成大地图

　　由于是静态的，所以就不给demo了。这种方法虽然很麻烦，而且地图块多了就很慢，但是毕竟是种技术，如果大家有什么好的方法也可以来告诉我。

　　希望大家多支持。谢谢。
